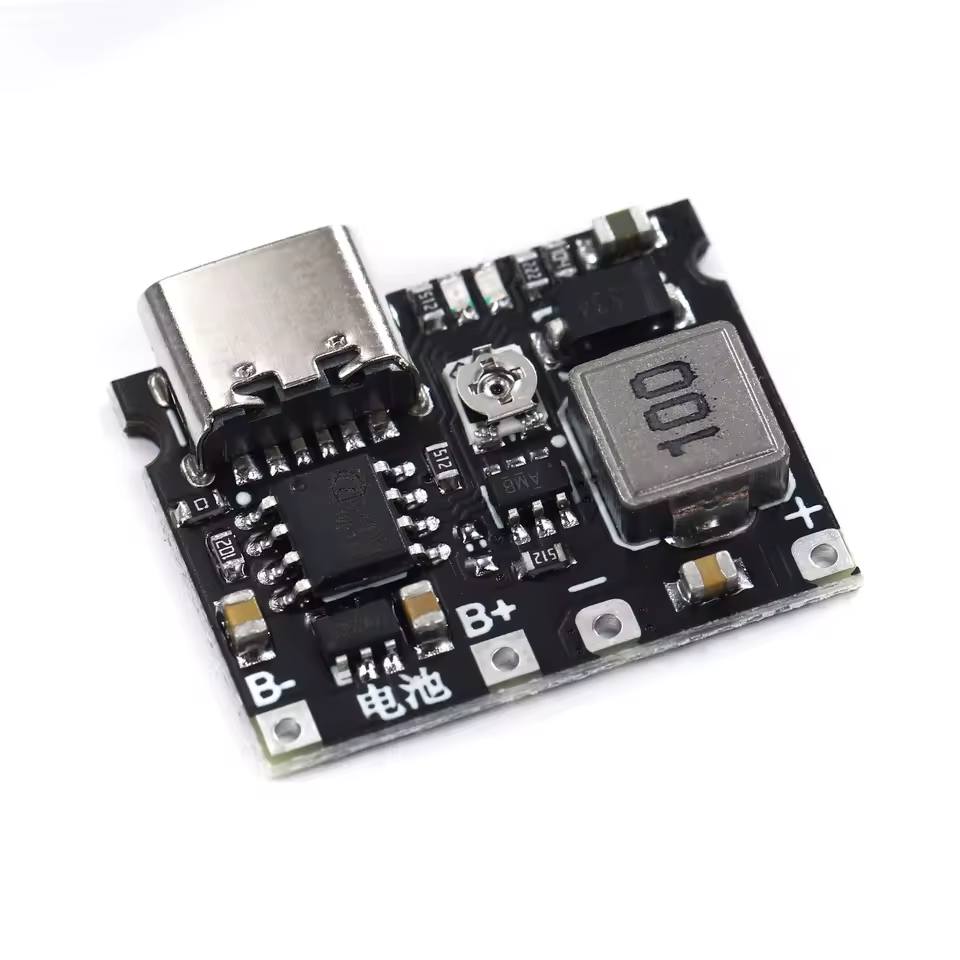

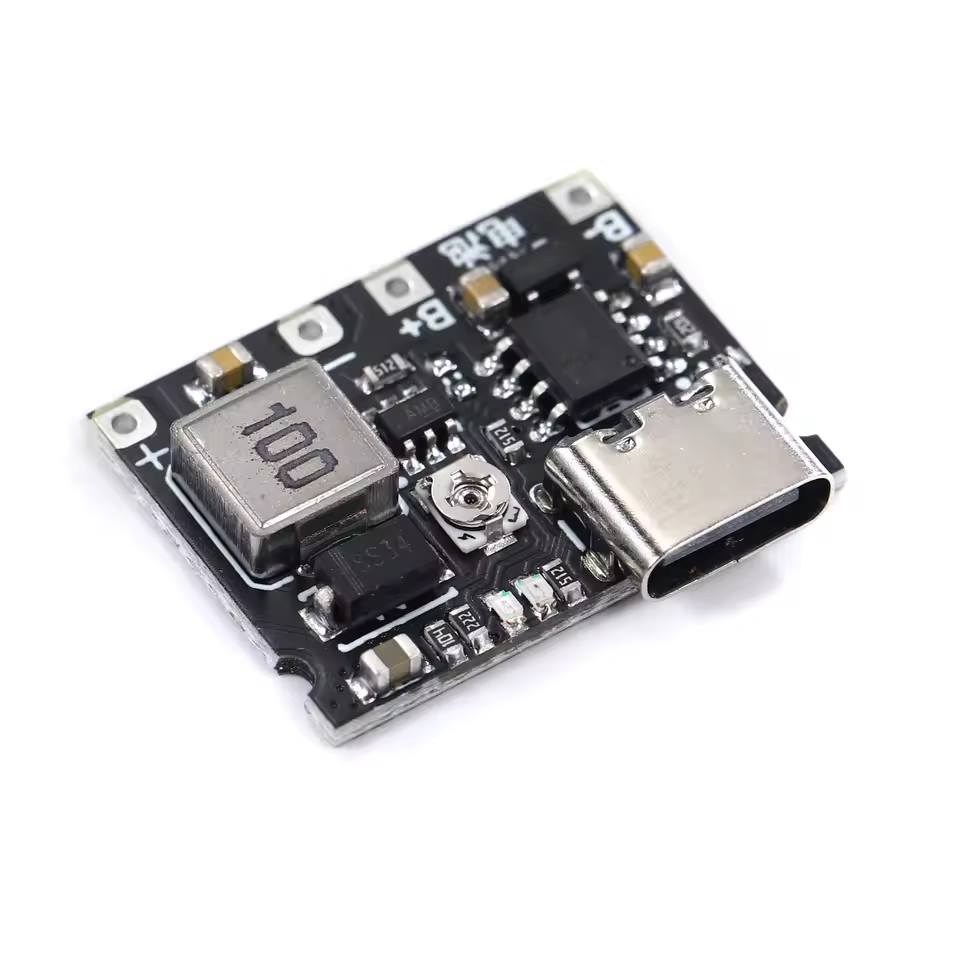

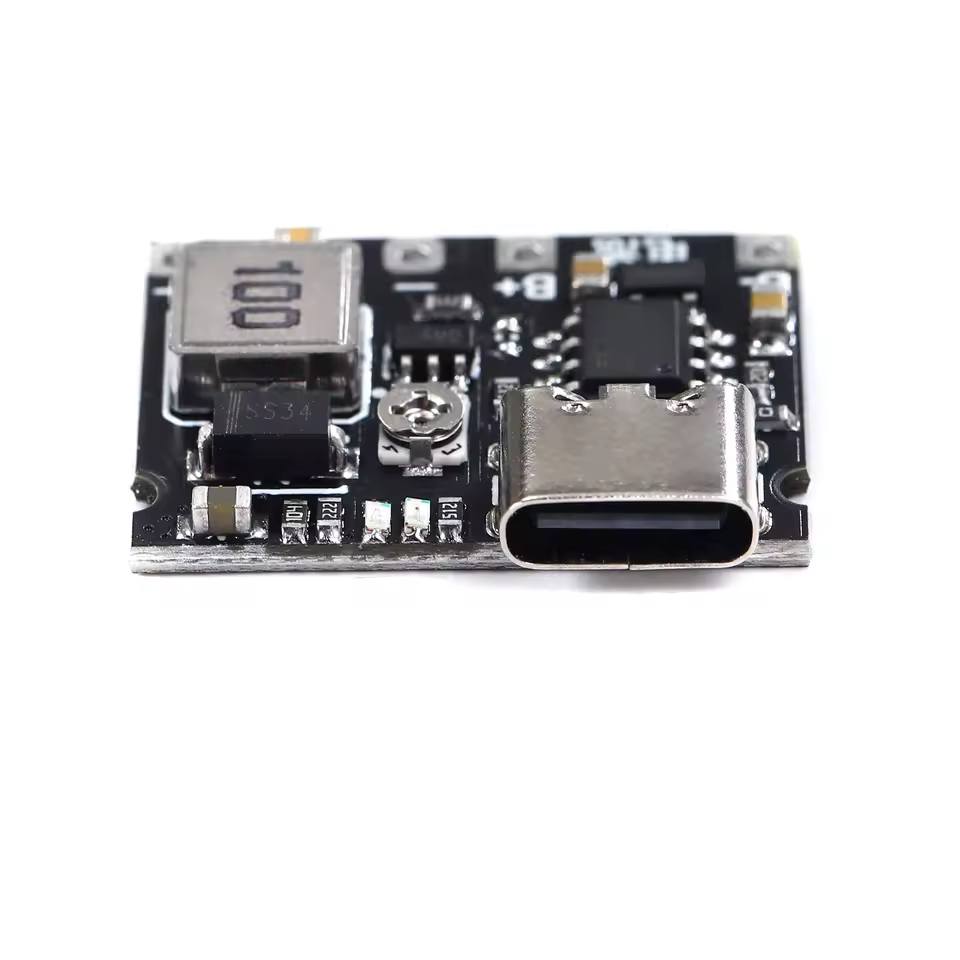

Módulo cargador de baterías litio Li-ion 18650 de 3,7 V módulo elevador de DC-DC TP4056
Este módulo combina un cargador inteligente TP4056 con un convertidor elevador DC-DC, ideal para proyectos electrónicos, DIY, y sistemas portátiles.
Permite cargar una batería de litio (3.7V) y obtener una salida ajustable entre 4.2V y 28V, perfecta para alimentar dispositivos USB, controladores, LEDs, o pequeños motores.
💡 Incluye protección contra sobrecarga, sobredescarga, inversión de polaridad y sobretemperatura, garantizando seguridad y estabilidad en todo momento.
Los indicadores LED integrados muestran el estado de carga 🔴 (Cargando) y 🔵 (Carga completa).
$3,00
Detalles del Producto
⚡ Módulo Cargador y Elevador DC-DC TP4056 + MT3608 🔋
Para baterías de litio 3.7V 18650 / Li-ion – salida ajustable 4.2V–28V
🔍 Descripción:
Este módulo combina un cargador inteligente TP4056 con un convertidor elevador DC-DC, ideal para proyectos electrónicos, DIY, y sistemas portátiles.
Permite cargar una batería de litio (3.7V) y obtener una salida ajustable entre 4.2V y 28V, perfecta para alimentar dispositivos USB, controladores, LEDs, o pequeños motores.
💡 Incluye protección contra sobrecarga, sobredescarga, inversión de polaridad y sobretemperatura, garantizando seguridad y estabilidad en todo momento.
Los indicadores LED integrados muestran el estado de carga 🔴 (Cargando) y 🔵 (Carga completa).

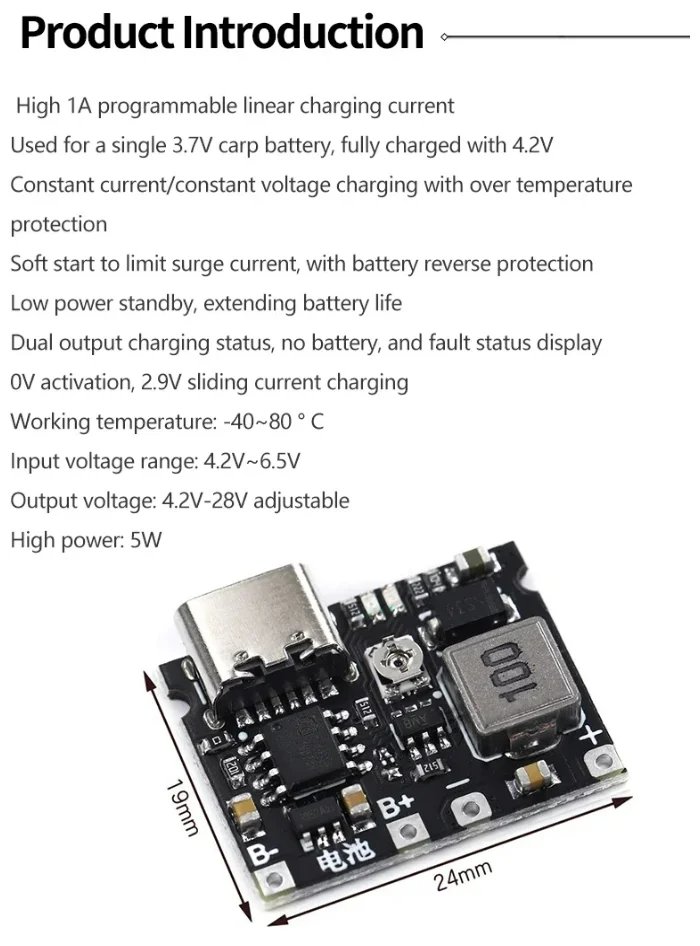

⚙️ Especificaciones Técnicas:
| Parámetro | Detalle |
|---|---|
| Chip principal | TP4056 + MT3608 |
| Entrada (carga) | 5V DC (Micro USB o soldadura directa) |
| Voltaje de batería compatible | 3.7V Li-ion / 18650 |
| Voltaje de salida (boost) | 4.2V – 28V (ajustable) |
| Corriente de carga máxima | 1A (programable) |
| Potencia máxima de salida | 5W |
| Protecciones | Sobrecarga, sobredescarga, sobretemperatura, cortocircuito, inversión de polaridad |
| Modo de carga | Corriente constante / Voltaje constante con arranque suave |
| Activación de batería descargada | 0V activación y carga lenta desde 2.9V |
| Temperatura de trabajo | -40 °C ~ +80 °C |
| Indicadores LED | 🔴 Rojo: Cargando / 🔵 Azul: Carga completa |
| Dimensiones | 24 × 19 × 4.3 mm aprox. |
| Peso | 10 g aprox. |
⚠️ Notas importantes:

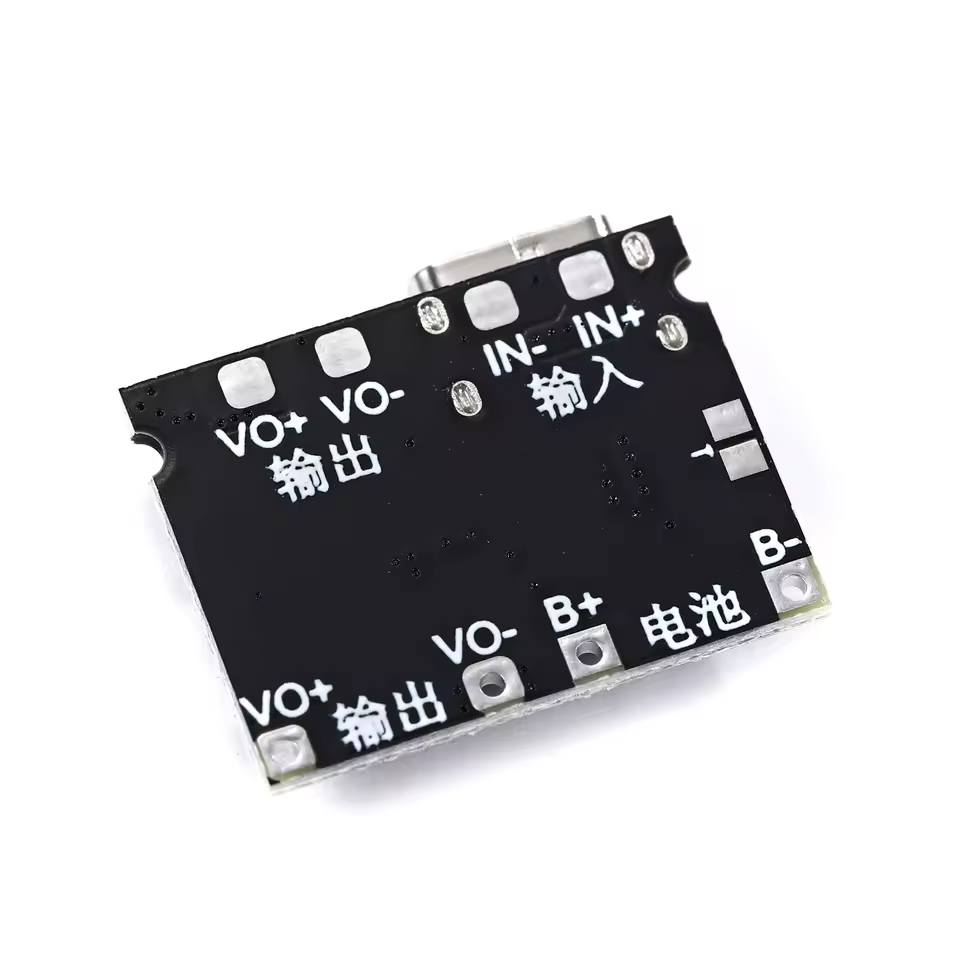

- Para la versión sin protección, es necesario puentear el punto “T” en la parte posterior del módulo.
- Se recomienda usar un multímetro al ajustar el voltaje de salida para evitar daños a la batería o dispositivo.
- No conectar simultáneamente una carga mientras se realiza la carga de la batería, salvo que se utilice batería protegida.
- Antes de instalar, verificar polaridad y espacio disponible.
🔧 Aplicaciones:
- Powerbanks portátiles
- Proyectos con microcontroladores (Arduino, ESP32, Raspberry Pi)
- Dispositivos recargables (altavoces, linternas, módulos LED)
- Fuentes de energía ajustables y equipos DIY
✨ Ventajas:
✅ Compacto y fácil de usar
✅ Amplio rango de salida ajustable
✅ Protección múltiple integrada
✅ Compatible con la mayoría de baterías de litio recargables
Información adicional
| Peso | 0,01 kg |
|---|---|
| Dimensiones | 2,4 × 1,9 × 0,43 cm |
